Фитинги «Банджо» — изготовление на заказ

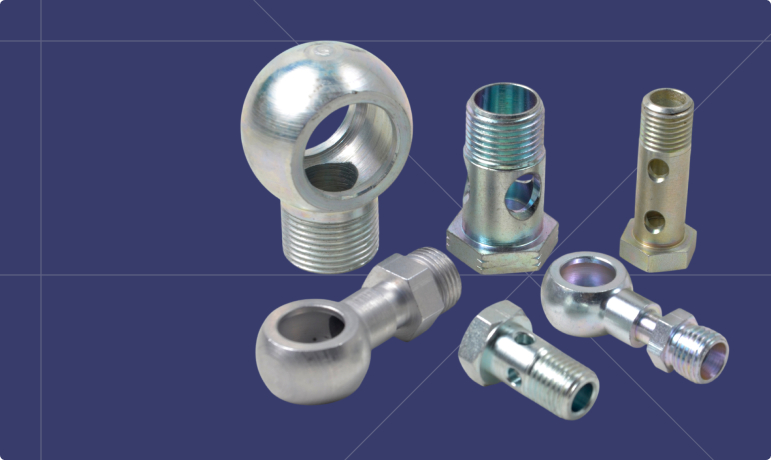

Фитинг Banjo — это тип гидравлического соединения с полым болтом и кольцевым корпусом, через который проходит рабочая среда. Такая конструкция позволяет подключать трубки или РВД в ограниченном пространстве, где не подходят стандартные решения.

Чаще всего соединение Banjo используют в гидравлических системах, мобильной технике, промышленном оборудовании, а также узлах, где важны компактность, герметичность, возможность подключения при сложной компоновке. Конструкция занимает меньше места, упрощает монтаж гидролинии, позволяет изменить направление подключения без дополнительных переходников.

Соединение включает фитинг, банджо-болт, уплотнительные шайбы. Герметизация происходит за счет плотного прижима поверхностей, поэтому при изготовлении важны точность обработки, качество отверстий, состояние посадочных зон.

Варианты исполнения фитингов «Банджо» на заказ

Тип конструкции подбираем под условия подключения, рабочее давление, компоновку гидролинии, а также особенности оборудования. Производим как стандартные, так и нестандартные исполнения.

• Прямой фитинг Banjo. Для систем без изменения направления линии. Минимум уплотнений — выше надежность. Подходит для компактных гидравлических узлов и мест с ограниченным монтажным пространством.
• Угольник поворотный (УПБ). Когда нужно изменить направление гидролинии или выполнить подключение под углом. Поворотная конструкция упрощает монтаж в стесненных узлах, снижает нагрузку на РВД.
• Тройник поворотный (ТПБ). Для распределения потока между несколькими линиями. Одна деталь заменяет 2–3 стандартных переходника — это компактнее надежнее.
• Штуцеры Banjo. Изготавливаем сложную геометрию: нестандартные размеры, количество отверстий, изменение посадочных зон. Не нужно переделывать узел под готовый фитинг.
• Банджо-болты в сборе с фитингом. Готовый герметичный узел «под ключ»: подбираем резьбу, диаметры отверстий, материал, покрытие под вашу систему.

Технические характеристики фитингов «Банджо»

*Диапазоны рабочего давления и температур уточняйте под вашу задачу — свяжитесь с нами, мы оперативно подберем решение.

Где применяют соединения «Банджо» по чертежам

Фитинги Banjo используют в системах, где важны компактность соединения, герметичность, возможность подключения в ограниченном пространстве. Такие решения востребованы как в мобильной гидравлике, так и в промышленном оборудовании с высокой плотностью компоновки.

Чаще всего соединения Banjo применяют в следующих сферах:

• гидравлические системы,
• РВД и гидролинии,
• спецтехника,
• сельскохозяйственная техника,
• станки и промышленное оборудование,
• мобильная гидравлика,
• судовые системы,
• пневматические узлы.

Этапы изготовления фитингов «Банджо»

1. Анализ чертежа или образца. Проверяем геометрию, резьбу, размеры отверстий, требования к герметичности. Если чертежа нет, изготовим по вашему образцу: выполним обмеры, восстановим геометрию, подготовим чертеж под производство.
2. Согласование и разработка УП. После анализа согласовываем конструкцию, материал, параметры соединения, особенности обработки. Для производства разрабатываем УП для ЧПУ-обработки — токарных и фрезерных операций.
3. Подбор материала и заготовок. Материал подбираем под рабочее давление, тип среды, условия эксплуатации, требования к коррозионной стойкости. Используем сталь, нержавеющую сталь, латунь, а также специальные сплавы.
4. Токарно-фрезерная обработка. На этом этапе формируем резьбу, проходные отверстия, посадочные поверхности или элементы корпуса. Точность обработки влияет на герметичность, стабильность работы соединения.
5. Дополнительная обработка. При необходимости выполняем сверление дополнительных каналов, кольцевые проточки под уплотнения, фаски, нарезание нестандартной резьбы или другие операции по техническому заданию заказчика.
6. Контроль качества. Проверяем размеры, состояние резьбы, качество отверстий, соответствие геометрии чертежу. Для ответственных соединений выполняем дополнительный контроль посадочных поверхностей.
7. Финальная обработка. При необходимости наносим защитные покрытия или выполняем дополнительную обработку поверхности под условия эксплуатации изделия: оцинковку, фосфатирование, химическое оксидирование.
8. Упаковка и отправка. Готовые изделия упаковываем с учетом размеров, типа поверхности или условий транспортировки. Организуем доставку в Нижний Новгород.

Почему выбирают ООО «СПбЗКИ»

Подбираем материал, тип резьбы, конструкцию фитинга, параметры проходных отверстий под условия эксплуатации. Работаем по чертежам, образцам или ТЗ — пришлите задачу через форму на сайте или на электронную почту spbzki@yandex.ru.
